Kfz Hochvolt-Sicherheits-Trainer

Preis auf Anfrage

Electude E-LearningInnovativer Labor-Trainer zur Sicherheit im Umgang mit HV-Fahrzeugen. Mit diesem flexiblen System trainieren Sie gefahrlos verschiedene Herstellermethoden der Freischaltung. Zusätzlich sind Isolationsprüfung und Potentialausgleichsmessungen mit Werkstattmessgeräten möglich. Original Wartungsstecker, 5 Zoll Touchscreen-Display zur Steuerung und Anzeige aller Informationen, Fehlerschaltung mit zahlreichen Arbeitsaufträgen. Verwendung mit echten 202 V (bei unter 10mA) oder 40 V Kleinspannung. Laborplatte im Pultgehäuse zur Verwendung auf dem Tisch liegend oder in DIN A4 Tragrahmen. Detaillierte Dokumentation und umfangreiche Arbeitsblätter für Lehrer und Schüler.

Lieferzeit 6 - 8 Wochen

Innovativer Labor-Trainer zur Sicherheit im Umgang mit HV-Fahrzeugen. Mit diesem flexiblen System trainieren Sie gefahrlos verschiedene Herstellermethoden der Freischaltung. Zusätzlich sind Fehlerschaltung, Isolationsprüfung und Potentialausgleichsmessungen mit Werkstattmessgeräten möglich.

  • Im Überblick
  • Merkmale
  •   Übersichtliche Darstellung der Komponenten und Schaltung mit farbigem Aufdruck

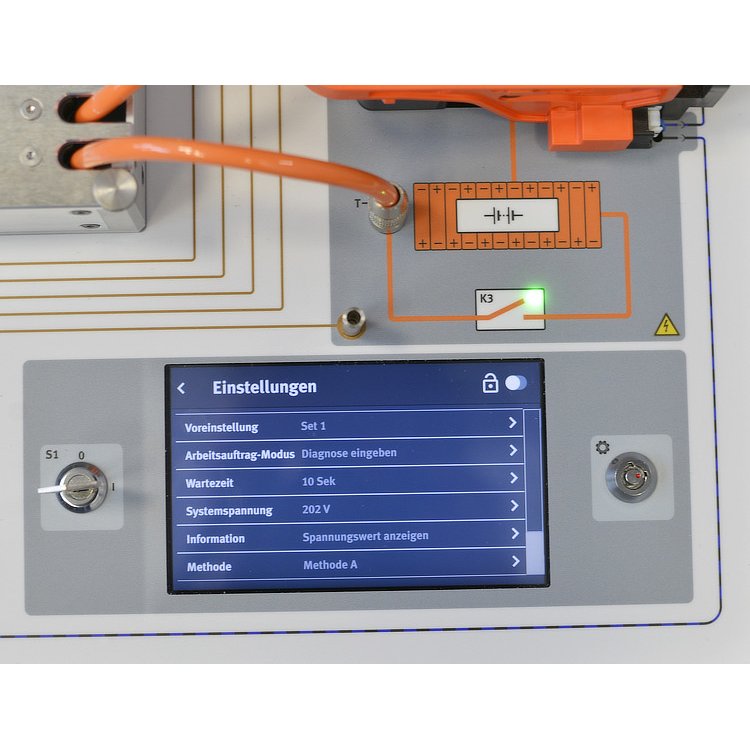

  •   5 Zoll Touchscreen-Display zur Steuerung und Anzeige aller Informationen, mehrsprachig

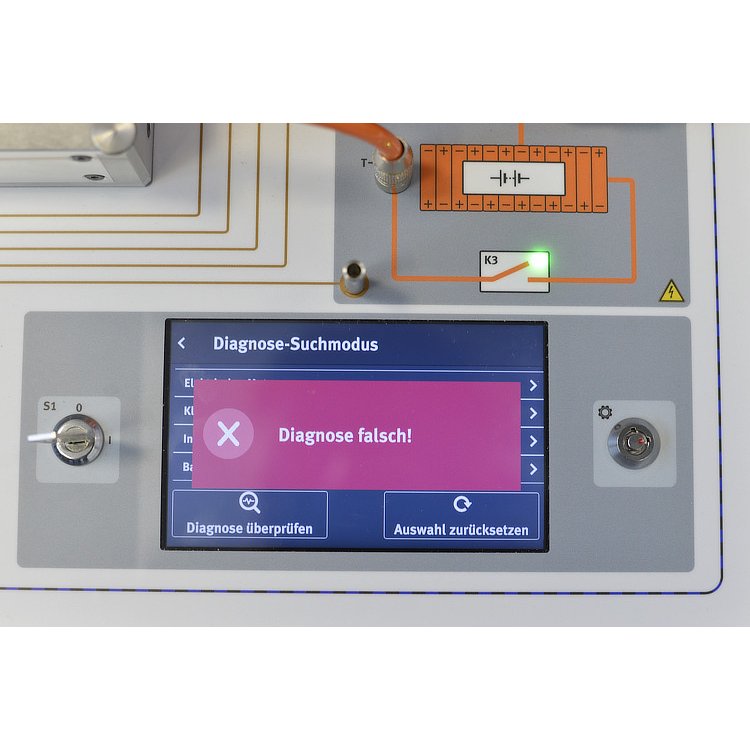

  •   Fehlerschaltung mit 10 praxisnahen Arbeitsaufträgen. Diagnosemodus zur Fehlersuche.

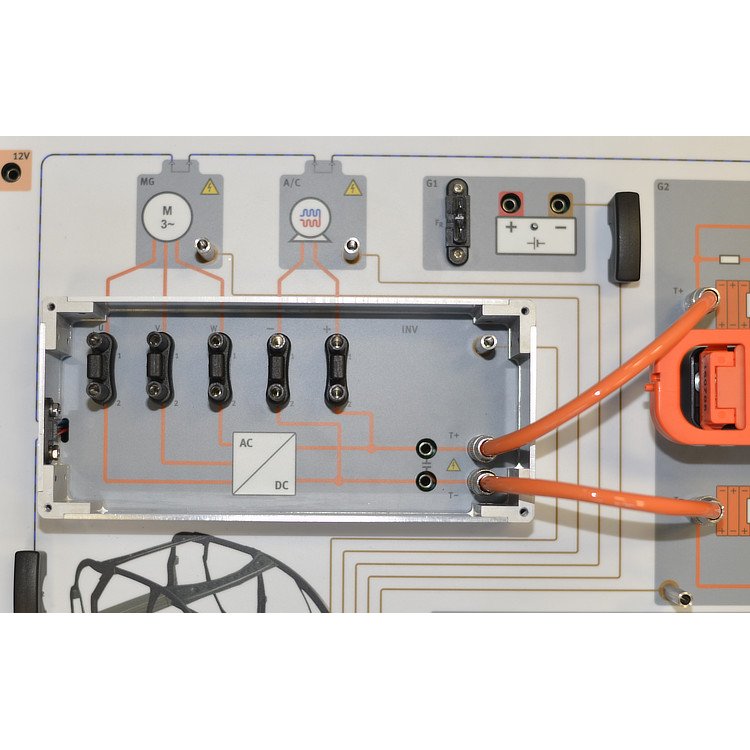

  •   Isolationsprüfung: Motor U V W, Klima A/C + -, Batterie HV + - (Leitung orange mit Schirmung, eine zusätzliche Leitung zur Fehlersimulation)
  •   Potentialausgleichsmessungen an allen Einzel-Komponenten
  •   Spezieller Modus zur Messung des PWM Inverter-Ausgangssignals unter Spannung
  •   Verwendung mit echten 202 V (unter 10mA) oder 40 V Kleinspannung
  •   Original Wartungsstecker, Sockel abschließbar mit Vorhängeschloss, Pilotlinie messbar
  •   Umfangreiche Dokumentation. Digitale Arbeitsblätter Electude E-Learning System verfügbar
  • Lerninhalte
  •   Sicherheitsregeln anwenden: Freischalten (verschiedene Methoden), gegen Wiedereinschalten sichern, Spannungsfreiheit feststellen, Arbeitsschritte protokollieren
  •   Durchführen von Isolationsprüfungen und Potentialausgleichsmessungen mit Werkstattmessgeräten
  •   Fehlersuche und Diagnose
  • Ausstattung
  •   Labor-Trainer im Pultgehäuse zur Verwendung auf dem Tisch oder im DIN-A4 Tragrahmen
  •   5 Zoll Touchscreen-Display mit mehrsprachiger Steuerungssoftware, 2 x Schlüsselschalter, Original Wartungsstecker
  •   5 x Massekontaktpunkte für Potentialausgleich, 2 x Buchsen zur Stromversorgung mit 12 VDC
  •   23 x Anschlussbuchsen zum Messen, davon 7 x mit Brückenstecker
  •   3 x HV-Leitung orange mit Schirmung, eine davon mit defekt



Hersteller:
Kategorie: Labor-Trainer
Artikelnummer: 12045100
EQR-Niveau‍: Niveau 2Niveau 3
E-Learning‍: Electude
Stromversorgung‍: 10 - 15 V DC (3 A)
Stichwort‍: E-Mobilität
Versandgewicht‍: 5,50 Kg
Artikelgewicht‍: 3,50 Kg
Abmessungen ( Länge × Breite × Höhe )‍: 29,70 × 39,90 × 15,00 cm
