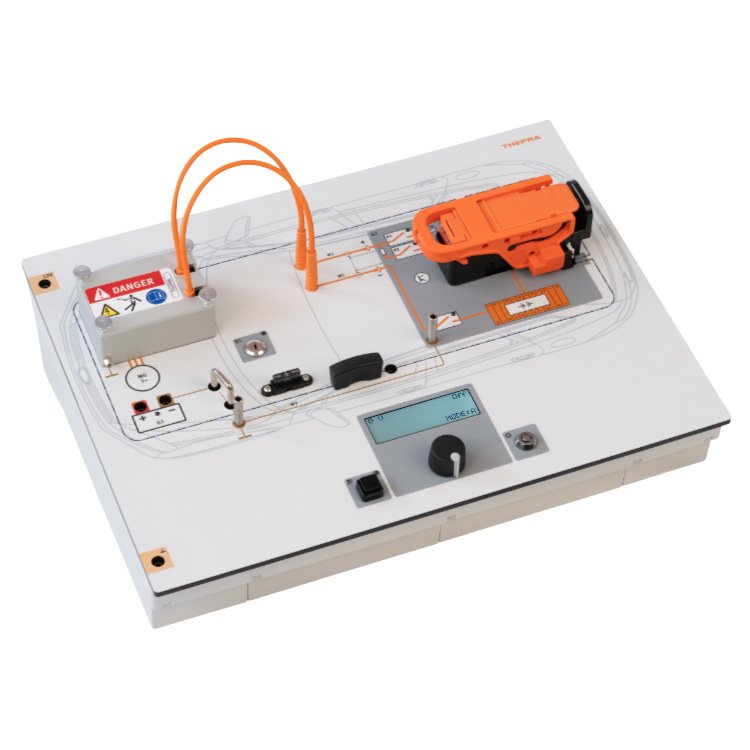

Kfz-Freischalt-Trainer 2.0

Electude E-LearningInnovativer Labor-Trainer zur Sicherheit im Umgang mit HV-Fahrzeugen. Mit diesem flexiblen System trainieren Sie gefahrlos verschiedene Herstellermethoden der Freischaltung. Zusätzlich sind Isolationsprüfung und Potentialausgleichsmessungen mit Werkstattmessgeräten möglich. Original Wartungsstecker, LCD Display zur Steuerung und Anzeige aller Informationen, Verwendung mit 40 V Kleinspannung. Laborplatte im Pultgehäuse zur Verwendung auf dem Tisch liegend oder in DIN A4 Tragrahmen. Detaillierte Dokumentation und umfangreiche Arbeitsblätter für Lehrer und Schüler.

Hinweis: Dieses Produkt richtet sich an Einsteiger. Für das Arbeiten unter echter Hochspannung und Diagnose zahlreicher Hochvolt-Fehler wähen Sie den Kfz-Hochvolt-Sicherheitstrainer.

Innovativer Labor-Trainer zur Sicherheit im Umgang mit HV-Fahrzeugen. Mit diesem flexiblen System trainieren Sie gefahrlos verschiedene Herstellermethoden der Freischaltung. Zusätzlich sind Isolationsprüfung und Potentialausgleichsmessungen mit Werkstattmessgeräten möglich.

  • Im Überblick
  • Merkmale
  •   Übersichtliche Darstellung der Komponenten und Schaltung mit farbigem Aufdruck
  •   LCD Display zur Steuerung und Anzeige aller Informationen
  •   Isolationsprüfung mit verschiedenen Werten
  •   Potentialausgleichsmessung mit verschiedenen Werten
  •   Spezieller Modus zur Messung des Lade- und Entladevorgangs
  •   Verhalten bei Unfall und Rettung, verschiedenen Situationen
  •   Spannung 10:1 reduziert, Anzeige 400 V - tatsächlich liegen nur 40 V an
  •   Original Wartungsstecker, Sockel abschließbar mit Vorhängeschloss, Pilotlinie messbar
  •   Umfangreiche Dokumentation. Digitale Arbeitsblätter Electude E-Learning System verfügbar
  • Lerninhalte
  •   Sicherheitsregeln anwenden: Freischalten (verschiedene Methoden), gegen Wiedereinschalten sichern, Spannungsfreiheit feststellen, Arbeitsschritte protokollieren
  •   Durchführen von Isolationsprüfungen und Potentialausgleichsmessungen mit Werkstattmessgeräten
  • Ausstattung
  •   Labor-Trainer im Pultgehäuse zur Verwendung auf dem Tisch oder im DIN-A4 Tragrahmen
  •   LCD Display mit Dreh-Drückschalter, 2 x Schlüsselschalter, Original Wartungsstecker
  •   2 x Massekontaktpunkte für Potentialausgleich, 2 x Buchsen zur Stromversorgung mit 12 VDC
  •   13 x Anschlussbuchsen zum Messen, davon 2 x mit Brückenstecker
  •   2 x HV-Leitung orange, Sicherung, Schalter für Airbag



Hersteller:
Kategorie: Labor-Trainer
Artikelnummer: 12045050
EQR-Niveau‍: Niveau 2
E-Learning‍: Electude
Stromversorgung‍: 10 - 15 V DC (3 A)
Stichwort‍: E-Mobilität
Versandgewicht‍: 3,90 Kg
Artikelgewicht‍: 2,70 Kg
Abmessungen ( Länge × Breite × Höhe )‍: 29,70 × 39,90 × 15,00 cm
PDF Handbuch‍: 120 Seiten
