Airbag Schulungsmodell

SRS Airbag System, Originalbauteile VW Golf 6. Die Anordnung mit Armaturenbrett ist sinngemäß wie im Fahrzeug. Die Anschlüsse aller funktionsrelevanten Sensoren und Aktoren und der Steuergeräte und Komponenten sind Originalverbindungen wie im Fahrzeug. Dies ermöglicht das Arbeiten mit Original Herstellerunterlagen und Schaltplänen. OBD-Diagnoseschnittstelle

Das Schulungsmodell besteht aus allen Originalbauteilen eines Airbagsystems aus dem Golf 6. Das Lehrgerät enthält nicht zündfähige Airbags und Gurtstraffereinheiten. Somit wird ein gefahrloser Umgang und Fehlersuche ermöglicht. Die Anschlüsse aller funktionsrelevanten Sensoren und Aktoren und der Steuergeräte und Komponenten sind Originalverbindungen wie im Fahrzeug. Dies ermöglicht das Arbeiten mit Original Herstellerunterlagen und Schaltplänen. Diese Komponenten sind dafür gut zugänglich freigelegt. Über die OBD-Schnittstelle können werkstattübliche Diagnosesysteme angeschlossen werden.

  • Im Überblick
  • Merkmale
  •   Voll funktionsfähiges Airbag-Schulungsmodell, original Bauteile VW Golf 6, speziell aufbereitet für Schulungszwecke

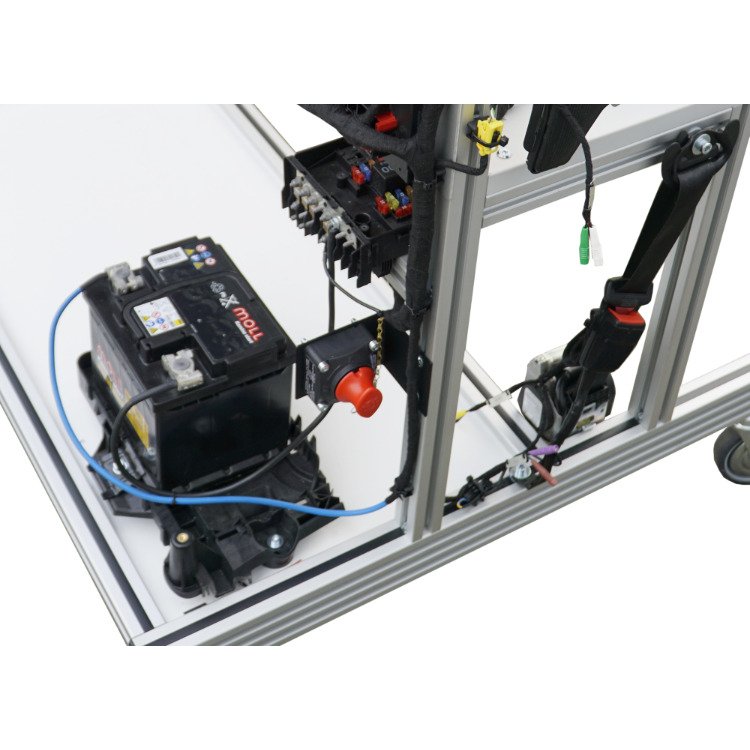

  •   Gestell aus Aluminiumprofil auf Rollen, Bedientafeln, extra große Tischplatte

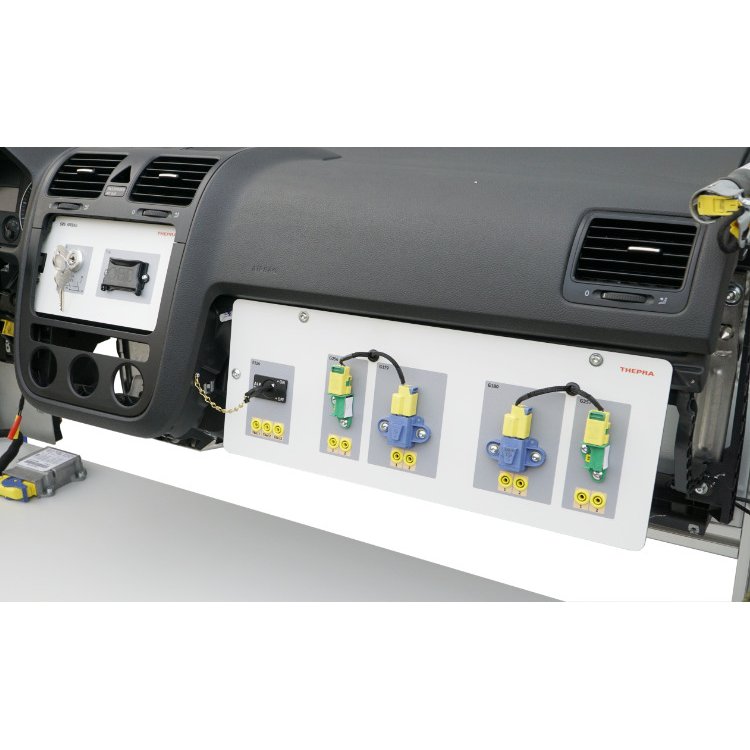

  •   Original Komponenten: Airbagsteuergerät, Fahrerairbag, Wickelfeder, Lenksäulenelektronik, Beifahrerairbag, Seitenairbag, Crashsensor für Seitenairbag vorn und hinten, Kombiinstrument mit Kontroll-Lampen, Gurtstraffer Fahrer und Beifahrer, Gurtschloss Fahrer und Beifahrer mit Gurtschlossschalter, Sitzbelegungserkennung Beifahrer (für Gurt Kontrolle), Abschaltung Beifahrerairbag über Schlüsselschalter, Diagnoseanschluss OBD

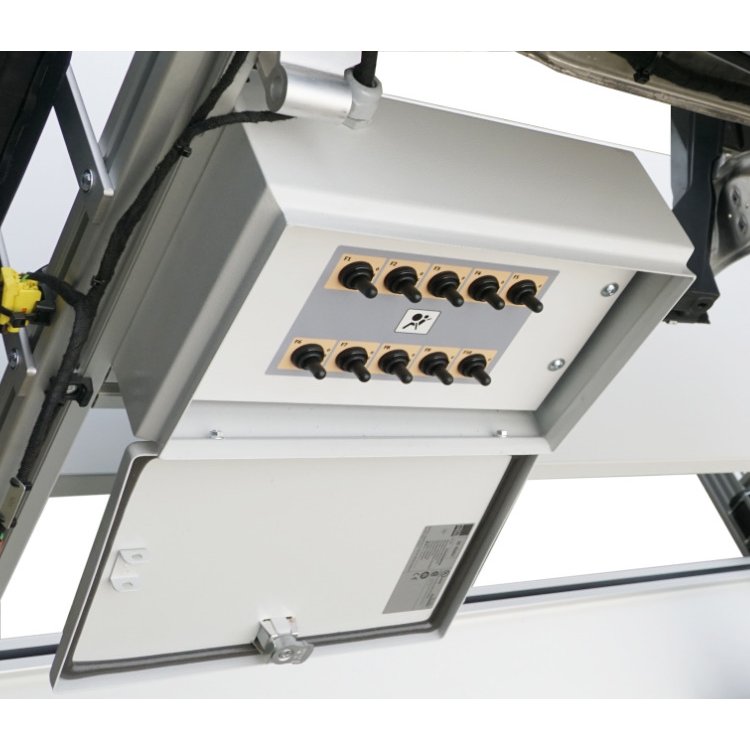

  •   Fehlerschaltbox separat montiert, abschließbar, 10 Schalter, 20 Fehler
  •   Pin-Outs an allen Sensoren/Aktoren, 4mm Buchsen in den Farben des original Schaltplans

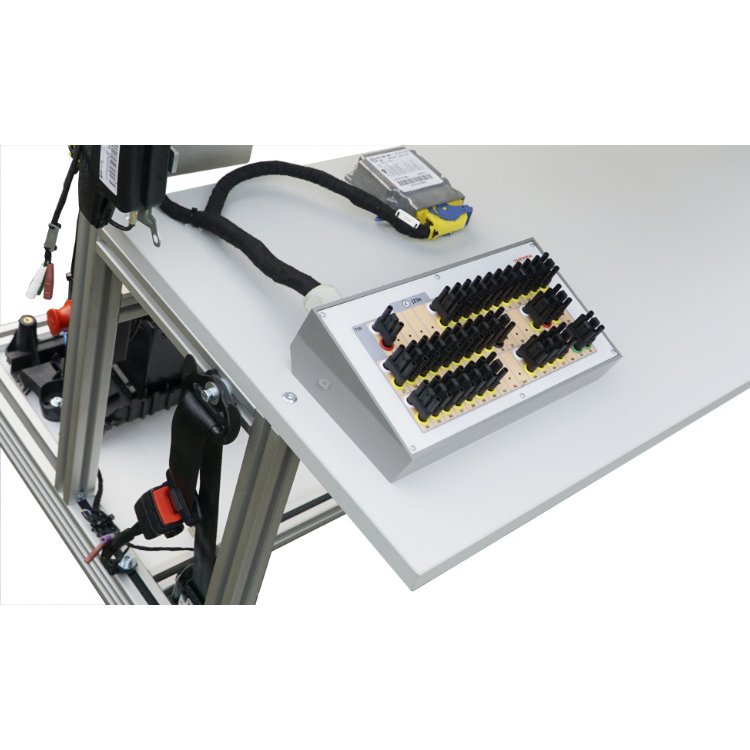

  •   Unterbrechungsbox mit allen Pins des Steuergeräts, 2 x 34 Buchsen mit Kurzschluss-Steckern und Messabgriff, fest verdrahtet. Ermöglicht Diagnose durch einzelnes Trennen von Signalen/Bauteilen. Zusätzlich Einbringen von: Übergangs- und Lastwiderstand oder Kurzschluss
  • Optionale Ergänzungen
  •   VAG-COM Diagnose System (VCDS) - leistungsfähiges Diagnosewerkzeug (Art.-Nr. 38079135)



Hersteller:
Kategorie: In der Werkstatt
Artikelnummer: 79104250
EQR-Niveau‍: Niveau 2Niveau 3
Stromversorgung‍: 12 V Fahrzeugbatterie
Artikelgewicht‍: 105,00 Kg
Abmessungen ( Länge × Breite × Höhe )‍: 160,00 × 93,00 × 166,00 cm
PDF Handbuch‍: 57 Seiten
