T-Varia Grundausstattung Generator

Preis auf Anfrage

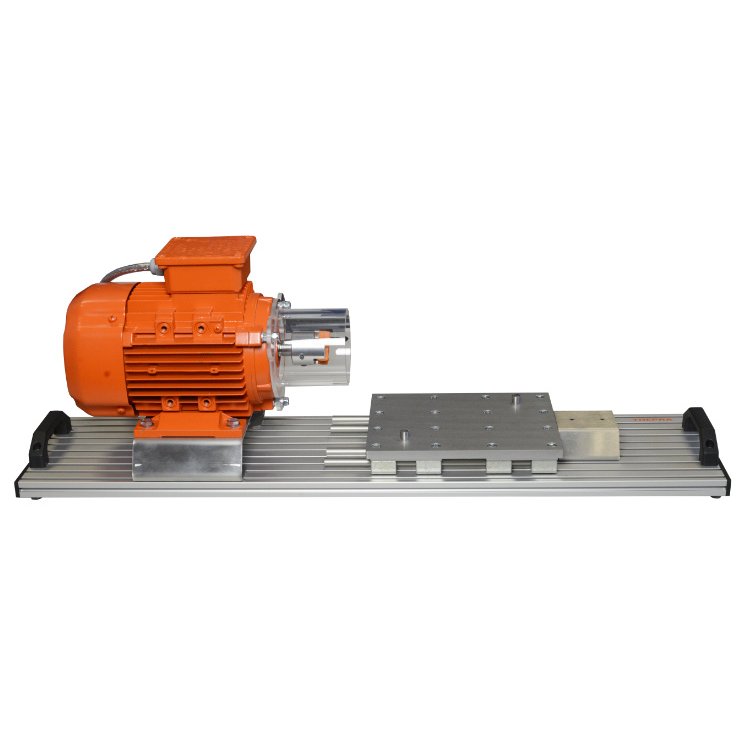

Enthält T-Varia Ansteuerung Generator mit Lasteinheit (11035050 ) sowie Generator Antriebseinheit (11035110) . Die Generator Antriebseinheit dient der Aufnahme und des stufenlosen Antriebs vom austauschbaren Generator. Die Systemplatte Ansteuerung Generator bietet alle Anschlussmöglichkeiten für die erforderliche Verkabelung. Die Spannung der Batterie wird in einem Display angezeigt, die stufenlos regelbare Drehzahl ebenfalls. Zum Betrieb ist eine herkömmliche Kfz-Batterie erforderlich (nicht im Lieferumfang enthalten) sowie 230 V Versorgung.

Mit diesem modularen System können original KFZ-Generatoren mit drei verschiedenen Regler-Typen betrieben werden. Die Systemplatte Ansteuerung Generator bietet alle Anschlussmöglichkeiten für die erforderliche Verkabelung. Die Generator Antriebseinheit dient der Aufnahme der einfach und schnell wechselbaren Generatoren.

  • Im Überblick
  • Merkmale
  •  Schaltplangerechtes Verkabeln der Komponenten
  •  Verwendung von werkstattüblichen Messgeräten
  •  Digitale Anzeigen für Batteriespannung und Generatordrehzahl
  •  19 x Anschlüsse in 4mm Sicherheitsausführung, 10 x Anschlüsse in 6mm Sicherheitsausführung
  •  Didaktisch aufbereitete Unterlagen mit Arbeitsblättern und den zugehörigen Lösungen
  • Lerninhalte
  •  Funktion des Generators, Funktion des Reglers, Funktion der elektrischen Schaltung
  •  Betriebssituationen mit Erregerstrom, Ladestrom und Verbraucherstrom
  •  Batterieladung mit dem Generator
  •  Belastung des Generators, Drehstromgeneratorprüfung
  •  Benennen von elektrischen und elektronischen Bauelementen, Baugruppen und Systemen
  •  Messen und Beurteilen von elektrischen Größen und Signalen
  • Ausstattung

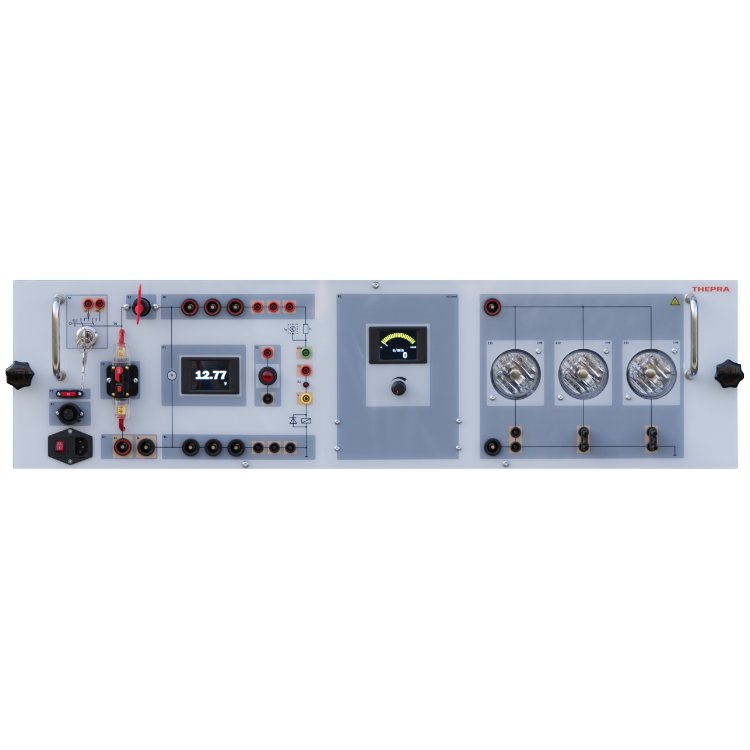

  •  T-Varia Systemplatte passend zum T-Varia Gerätewagen. Ausführung mit farbigem Digitaldruck hinter Plexiglas, Schaltbilder und Symbolen
  •  1 x integrierte Ansteuerung für stufenlos regelbaren Antriebsmotor
  •  2 x digitale Anzeigen für Batteriespannung und Generatordrehzahl
  •  Verbraucher- und Lasteinheit, 3 x zuschaltbare Lampen, 2 x Kontrolllampen
  •  1 x Flachstecksicherung, 1 x Hauptsicherung (wiedereinschaltbar), 1 x Batterietrennschalter, 1 x Zündstartschalter mit Schlüssel
  •  Generator Antriebseinheit auf Aluminium-Profilplatte zur Verwendung auf der Tischplatte des Gerätewagens. Aufnahme von wahlweise: Generator mit Transistorregler,  Generator mit Multifunktionsregler oder  Generator mit LIN-Bus Regler
  •  Kabelsatz komplett mit passenden Laborleitungen in Sicherheitsausführung



Hersteller:
Kategorie: Elektrik und Elektronik
Artikelnummer: 11035040
EQR-Niveau‍: Niveau 2Niveau 3
Stromversorgung‍: 12 V Fahrzeugbatterie 110 V - 240 V / 50 - 60 Hz
Artikelgewicht‍: 7,50 Kg
Abmessungen ( Länge × Breite × Höhe )‍: 96,00 × 25,00 × 52,00 cm
