System orange - Unterbrechungsbox

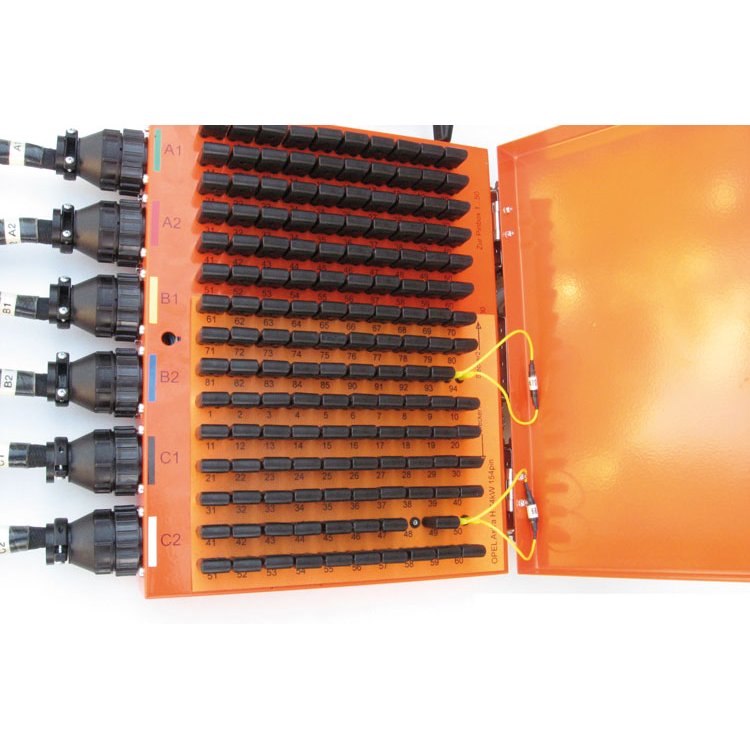

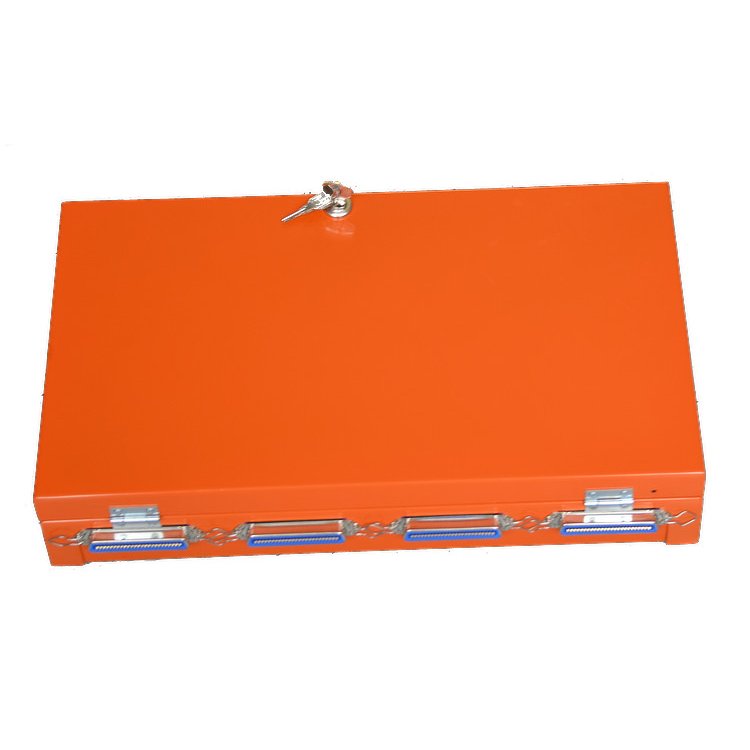

Die komfortable Fehlerschaltbox. Mit mit universellen Steckverbindern und durch Deckel verschließbar. Unterbrechung durch Brückenstecker. Zusätzlich Einbringen von: Übergangs- und Lastwiderstand, Kurzschluss
  • Kanäle
Das universelle Messsystem am Kraftfahrzeug - auch zur Nachrüstung von vorhandenen Fahrzeugen und Funktionsmotoren geeignet.
Der Anschluss an Steuergeräten über Anschlussadapter ermöglicht die werkstattgerechte Prüfung mit Pinboxen an allen modernen und komplexen elektronischen Systemen im Kraftfahrzeug (z. B.: Motorelektronik, Fahrwerk -, Antriebs-, und Komfortelektronik etc.).
Bei diesem System sind alle am Steuergerät angeschlossenen Kontakte 1:1 nach Original-Schaltplan an der Fehler- bzw. Unterbrecherbox sowie an der PIN-Box aufgelegt. Dadurch können an allen Steuergeräte-Eingängen und –Ausgängen Messungen und Fehlerschaltungen nach dem Original-Schaltplan durchgeführt werden.

Merkmale:
  • Praxisgerechtes Messen mit Zuhilfenahme des Original-Schaltplans

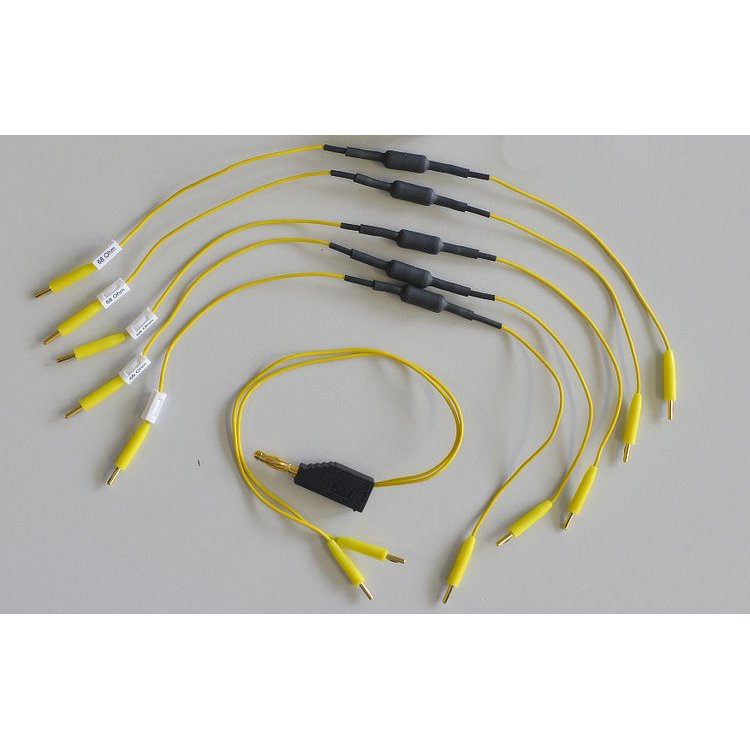

  • Praxisgerechtes Fehlerschalten. Bei Unterbrecherbox mit Übergangswiderstand, Lastwiderstand und Kurzschluss an allen Steuergerätekontakten
  • Ausführungen: 100, 150 oder 200 PIN
  • Anschluss von bis zu 12 Pinboxen gleichzeitig als Schülermessplätze möglich
  • Anschlussadapter sind mit universellen Steckverbindern ausgestattet. Somit können Sie mit nur einer Fehler- bzw. Unterbrecherbox all Ihre Fahrzeuge und Motoren nutzen, auch zukünftige.

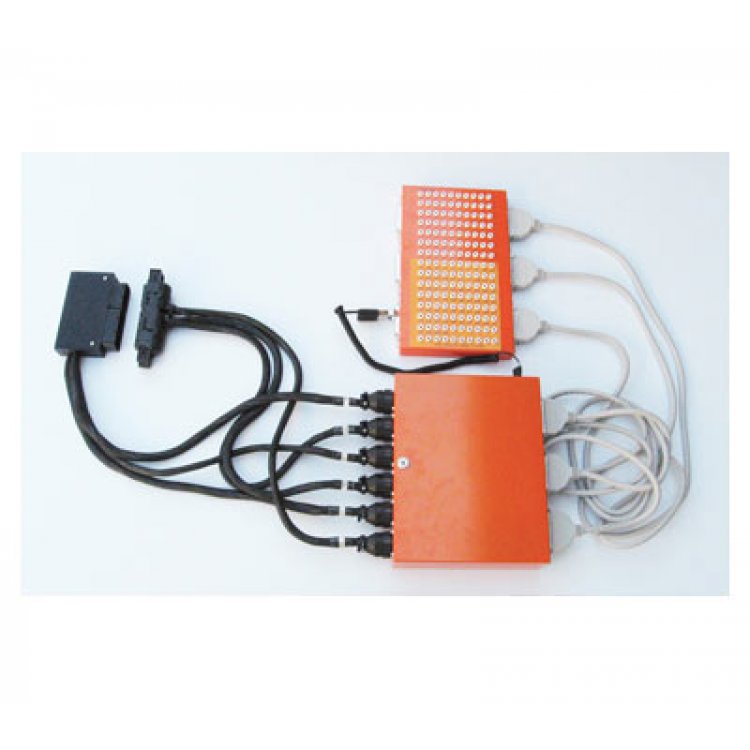

Ein vollständiges Messsystem besteht mindestens aus:
  • Unterbrechungsbox 100, 150 oder 200 Pin mit Auflagemaske
  • Adapterkabel passend zum gewünschten Steuergerät und Unterbrechungsbox
  • Pinbox, an Unterbrechungsbox über Zwischenkabel angeschlossen mit Auflagemaske

Fehlerschaltung

  • Die Fehlerschaltung erfolgt zwischen Steuergerät und Bauteil. Bei Fehlerschaltung werden an den Meßbuchsen am die Spannungen die am Steuergerät anliegen gemessen.
  • Zur Auswertung von Meßwerten mit Fehlerschaltung können die fahrzeugspezifischen Diagnosetester verwendet werden.
Hersteller:
Kategorie: Breakout Box Seriell
Artikelnummer: 38300000
