Kfz-Bus-Grundlagen Trainer 2.0

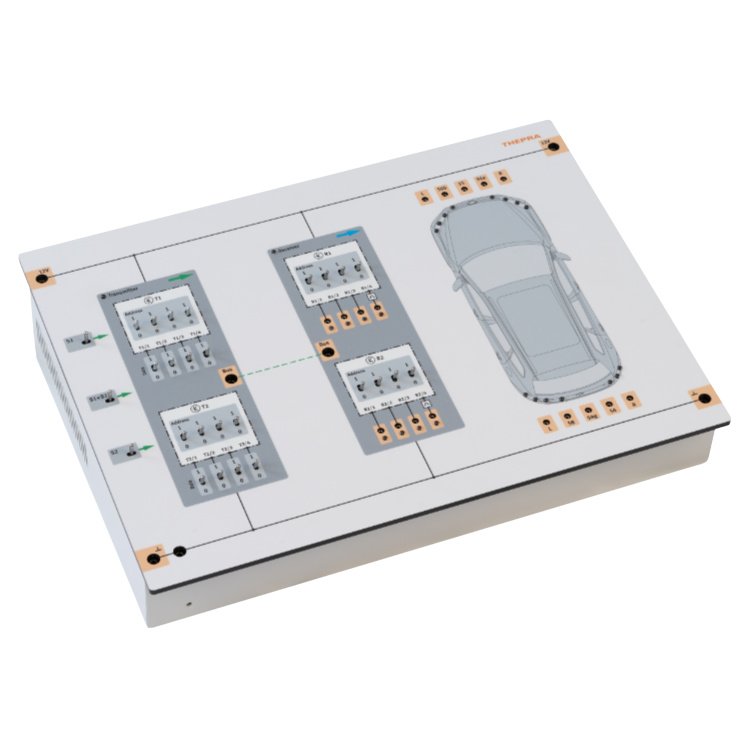

Electude E-LearningInnovativer Labor-Trainer zur Erarbeitung der Kfz-Bus-Grundlagen. Serielle Kommunikation ermöglicht es mit demselben Schalter über nur eine einzelne Leitung verschiedene Ausgänge anzusteuern. Festlegen von Adressen für die Steuereinheiten und senden freier Nachrichten. 3 x Sendeschalter, 8 x Datenschalter, 16 x Adressschalter, Sendeeinheit, Empfangseinheit, 8 x Ausgänge mit LEDs, 15 x LEDs in aufgedrucktem Fahrzeug, Kabelsatz. Laborplatte im Pultgehäuse zur Verwendung auf dem Tisch liegend oder in DIN A4 Tragrahmen. Detaillierte Dokumentation und umfangreiche Arbeitsblätter für Lehrer und Schüler.

Dieser Labor-Trainer ist hervorragend geeignet den Übergang von konventionellen Schaltungen zu vernetzten Systemen einzuleiten. Die Magie, mit dem selben Schalter über nur eine einzelne Leitung, verschiedene Lampen zu steuern zeigt eindrucksvoll das dahinterliegende Prinzip. Sie legen Adressen für die Steuereinheiten fest und senden freie Nachrichten. An den Ausgängen verbinden Sie die integrierten LED Leuchten um die Fahrzeugbeleuchtung anzusteuern.

  • Im Überblick
  • Merkmale
  •  Je zwei Sende- und Empfangseinheiten, jeder Einheit kann zur Kommunikation eine 4 Bit Adresse frei vergeben werden
  •  Die beiden Sendeeinheiten können auf Knopfdruck je 4 Bit frei definierte Nachrichten schicken, entweder einzeln oder gleichzeitig
  •  Nachrichten auf der Busleitung können mit einem Oszilloskop gemessen und aufgezeichnet werden
  •  Verwendung von werkstattüblichen Messgeräten, Oszilloskop
  •  6 x Anschlüsse in 4mm Sicherheitsausführung, 14 x Anschlüsse in 2mm Sicherheitsausführung
  •  didaktisch aufbereitete Unterlagen mit Aufgaben und Arbeitsblättern sowie den zugehörigen Lösungen
  • Lerninhalte
  •  Einführung in vernetzte Systemen in modernen Fahrzeugen
  •  Bus-Systeme und Topologie
  •  Serielle Kommunikation, Informationspakete Adressen und Datenblöcke, Verarbeitung
  •  Daten im Binär-Modus, Binärsystem, Umwandlung von Werten, Bit Bedeutung LSB / MSB-Adressen
  •  Umwandlung von binären Werte in Hexadezimal-Adresszuordnungen
  •  Kollisionen von Datenpaketen
  •  Mit dem Oszilloskop, identifizieren und interpretieren von Nachrichten
  •  Ansteuern einer Fahrzeugbeleuchtung in verschiedenen Situationen durch Senden unterschiedlicher Nachrichten zu den jeweiligen Empfängern über eine einzelne Leitung
  • Ausstattung
  •  Labor-Trainer im Pultgehäuse zur Verwendung auf dem Tisch oder im DIN-A4 Tragrahmen
  •  3 x Schalter für das Senden, 8 x Datenschalter, 16 x Adressschalter
  •  1 x Sendeeinheit, 1 x Empfangseinheit mit 8 Anzeige-LEDs
  •  8 x Ausgänge mit LEDs
  •  15 x LEDs in aufgedrucktem Fahrzeug
  •  Ausführliche Dokumentation sowie umfangreiche Arbeitsblätter für Lehrer und Schüler



Hersteller:
Kategorie: Labor-Trainer
Artikelnummer: 12031050
EQR-Niveau‍: Niveau 2Niveau 3
E-Learning‍: Electude
Stromversorgung‍: 10 - 15 V DC (3 A)
Stichwort‍: Vernetzte Systeme
