Climatronic Schulungsmodell

Preis wie konfiguriert

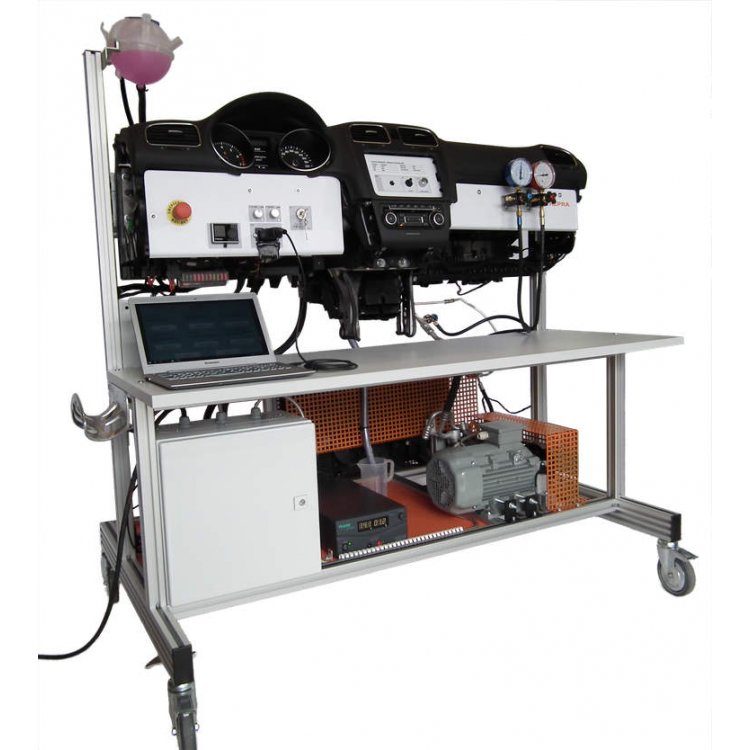

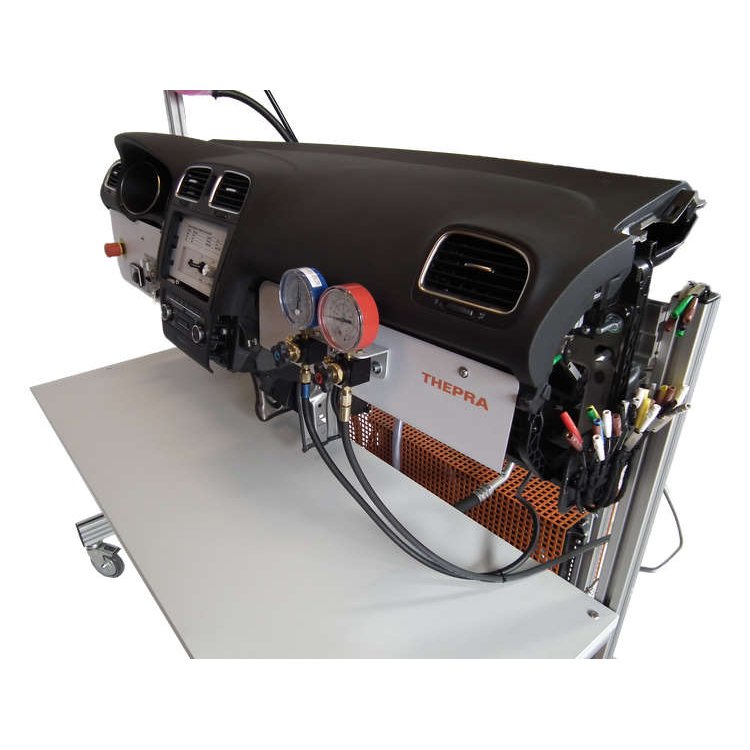

Dieser Schulungsstand ist mit Originalbauteilen und Komponenten der Dualzonen Climatronic aus dem VW Golf 6 aufgebaut. Die Anordnung ist sinngemäß wie im Fahrzeug. Die Anschlüsse aller funktionsrelevanten Sensoren und Aktoren und der Steuergeräte und Komponenten des Kühlkreislaufes sind Originalverbindungen wie im Fahrzeug. Gestell aus Aluminiumprofil auf Rollen, Bedientafeln, extra große Tischplatte, Je ein Manometer für die Hoch- und Niederdruckseite zur Verdeutlichung der Drücke unter verschiedenen Lastzuständen, Zusätzliche Anschlüsse zum Einsatz von Wartungsstationen: Absaugen, Reinigen, Evakuieren und Füllen des Systems mit Kältemittel „R134a“, Angetriebener Klimakompressor, integriertes 12 Volt 40 Ampere Schaltnetzteil, Emissionsfreier Antrieb für den Betrieb in Schulungsräumen
Lieferzeit 6 - 8 Wochen
Konfiguration Climatronic Schulungsmodell

Folgende Austattungsoptionen werden empfohlen:

Konfiguration Climatronic Schulungsmodell
  • Optionale Ergänzung: Webasto Thermo-Top Standheizung funktionsbereit mit aufgebaut, integriertes Bedienelement, inkl. Diagnoseinterface und abnehmbarer 5 Liter Kraftstofftank mit Schnellverschlüssen
  • in abschließbarer Box, 10 Schalter / 10 Fehler
  • mit 4mm Messbuchsen in den Farben des original Schaltplans
  • für 52 Pin Steuergerät J255, mit Brückensteckern für die genutzten 2 x 35 Pins
Diagnose und Messungen
Diagnose und Messungen
  • Diagnosesystem für VAG-Modelle von 1992 bis hin zu den aktuellen Modellreihen, mit Software VCDS, im praktischen Aufbewahrungskoffer.
  • Autorange Messgerät mit hintergrundbeleuchtetem 3999 Count Display (65x43mm) und Low-Bat Anzeige. Die angespritzte Kunststoffhülle bietet hervorragenden Schutz beim Einsatz unter rauen Umgebungsbedingungen. Das Gerät ist durch seinen Funktionsumfang besonders für den Einsatz im Automotive-Bereich geeignet.
  • Preiswertes "Starter"- Set mit Zubehör für Einsteiger, 2-Kanal, 12 Bit / 16 Bit, 20 MHz
Ihre Konfiguration

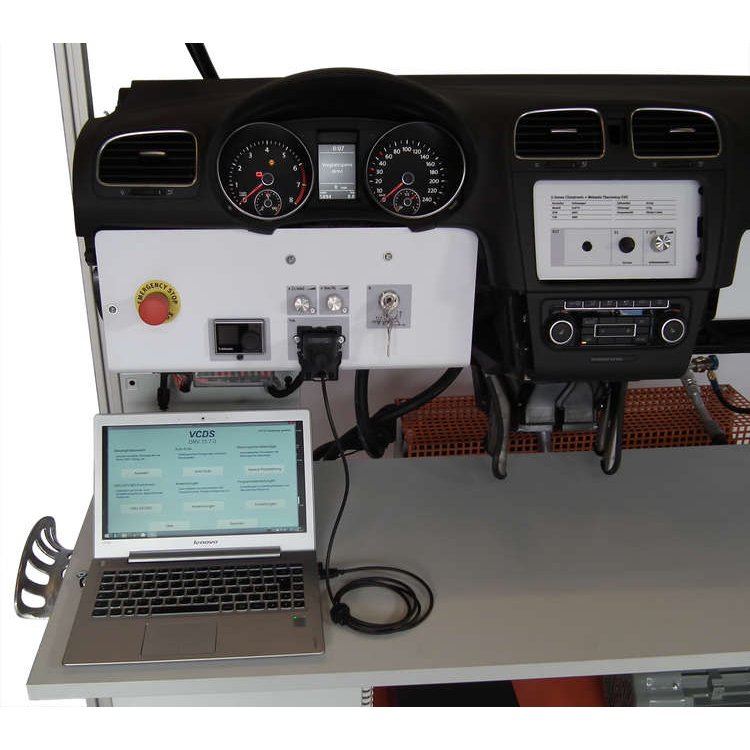

Dieser Schulungsstand ist mit Originalbauteilen und Komponenten der Dualzonen Climatronic aus dem VW Golf 6 aufgebaut. Die Anordnung ist sinngemäß wie im Fahrzeug. Die Anschlüsse aller funktionsrelevanten Sensoren und Aktoren und der Steuergeräte und Komponenten des Kühlkreislaufes sind Originalverbindungen wie im Fahrzeug. Dies ermöglicht das Arbeiten mit Original Herstellerunterlagen und Schaltplänen. Die meisten der Originalen Komponenten sind dafür gut zugänglich oder freigelegt. Über die OBD-Schnittstelle können werkstattübliche Diagnosesysteme angeschlossen werden. Dies ermöglicht den Zugriff auf alle verbauten Steuergeräte und gewährleistet Optionen wie z.B. Grundeinstellungen von Aktoren, Stellglieddiagnose und das Auslesen von Messwerteblöcken.

  • Im Überblick
  • Merkmale
  •   Voll funktionsfähige 2-Zonen Climatronic, original Bauteile VW Golf 6, speziell aufbereitet für Schulungszwecke
  •   Gestell aus Aluminiumprofil auf Rollen, Bedientafeln, extra große Tischplatte

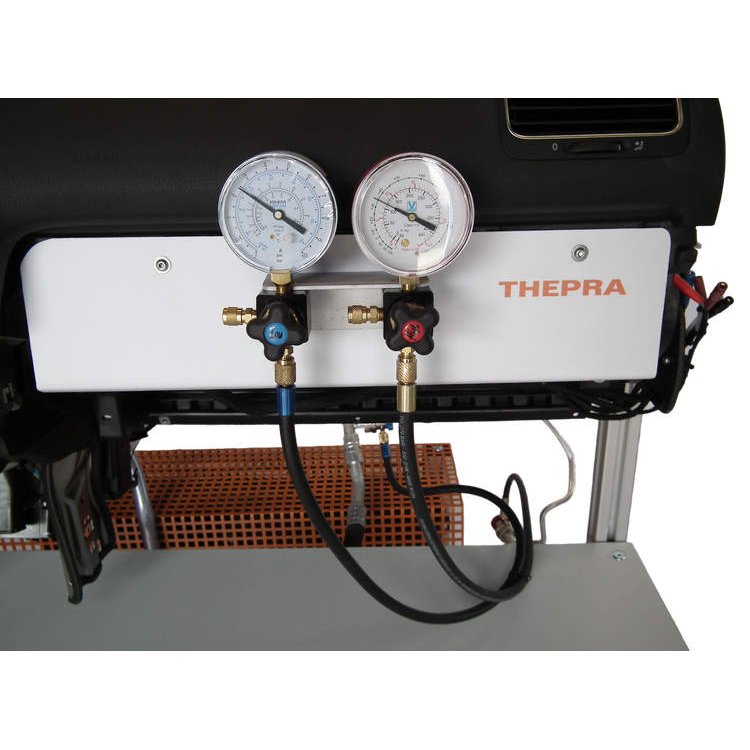

  •   Je ein Manometer für die Hoch- und Niederdruckseite zur Verdeutlichung der Drücke unter verschiedenen Lastzuständen

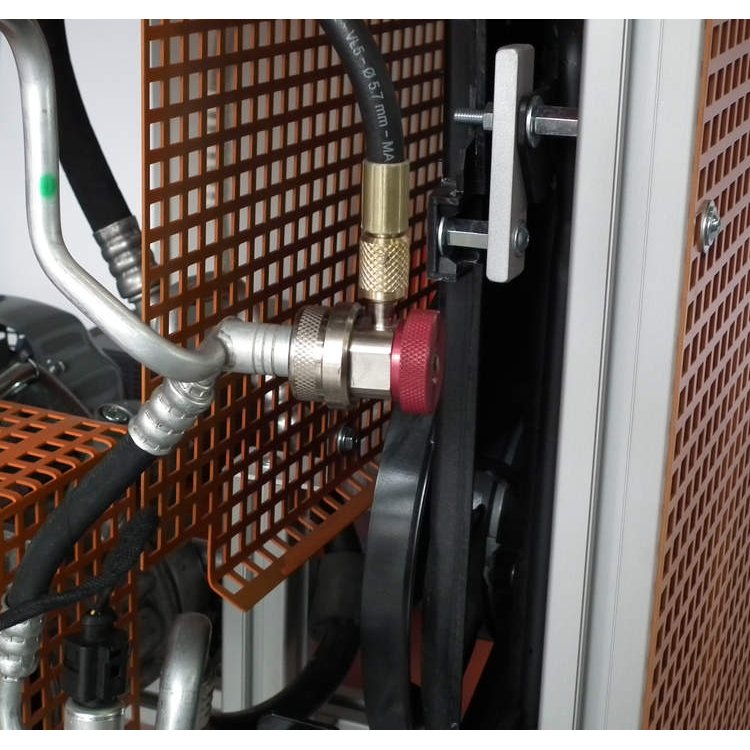

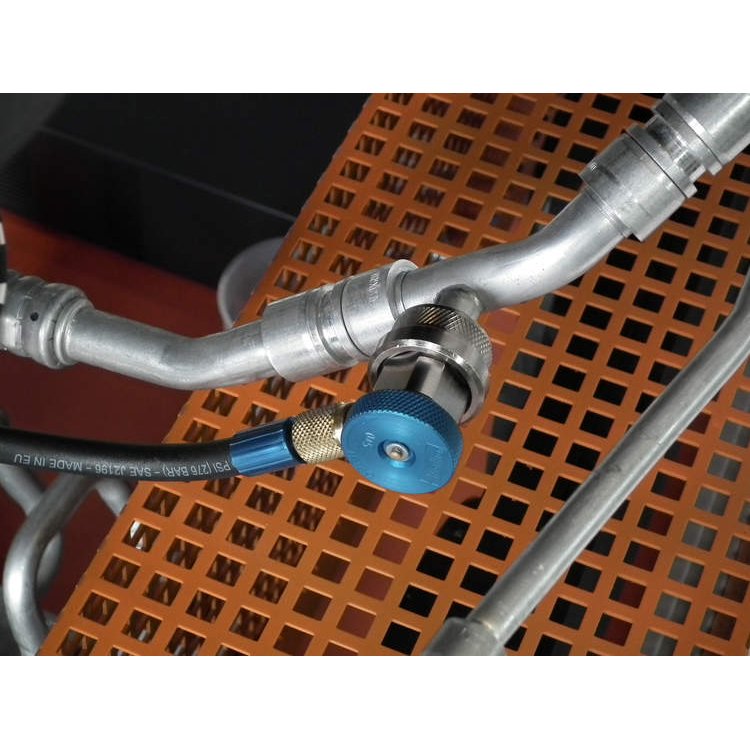

  •   Zusätzliche Anschlüsse zum Einsatz von Wartungsstationen: Absaugen, Reinigen, Evakuieren und Füllen des Systems mit Kältemittel „R134a“
  •   Angetriebener Klimakompressor, über Frequenzumrichter drehzahlgesteuert, 3.6 kW 400 Volt Drehstrommotor
  •   Bordnetz-Spannungsversorgung über stabilisiertes 12 Volt 40 Ampere Schaltnetzteil
  •   Emissionsfreier Antrieb für den Betrieb in Schulungsräumen
  • Optionale Ergänzungen

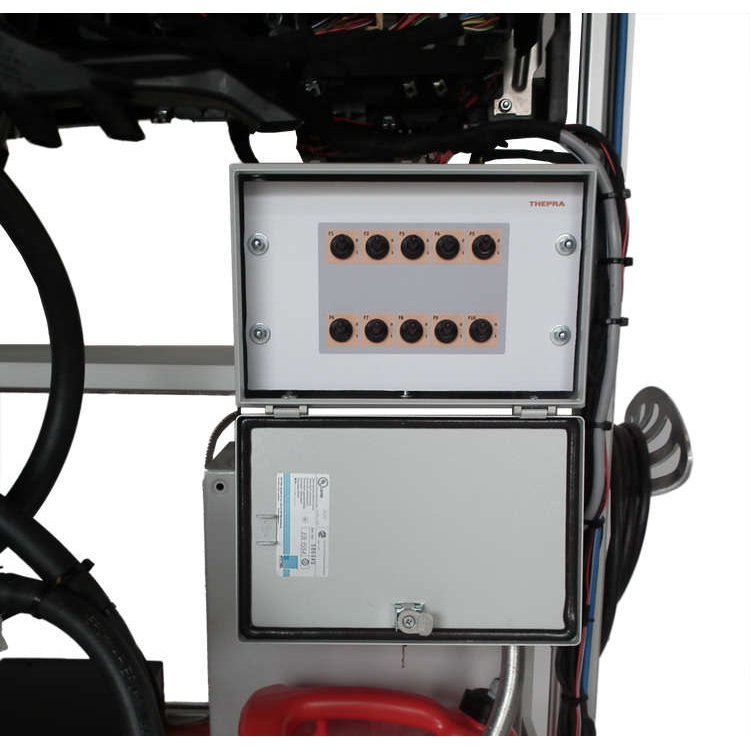

  •   Fehlerschaltbox separat montiert, abschließbar, 10 Schalter (Art.-Nr. 79300118)

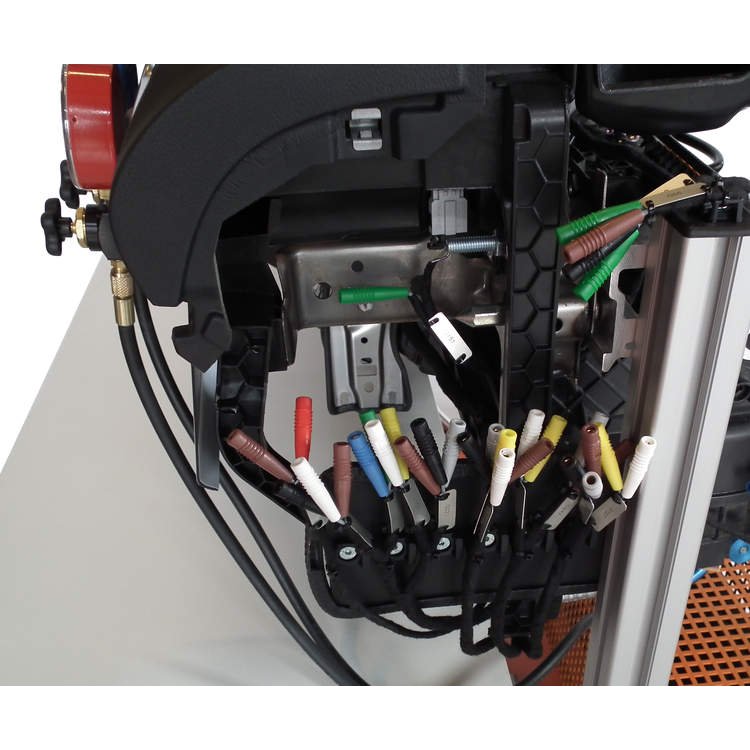

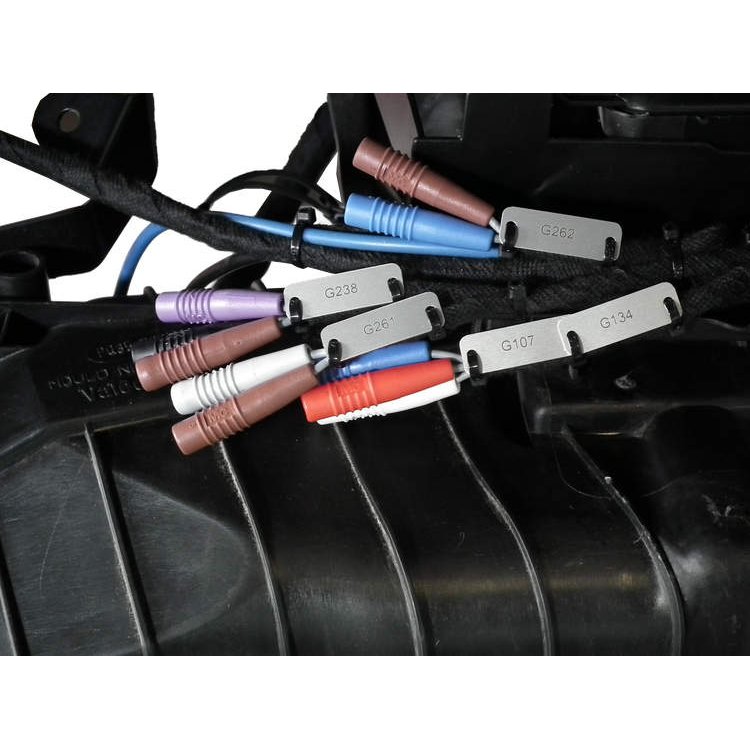

  •   Pin-Outs an allen Sensoren/Aktoren, 4mm Buchsen in den Farben des original Schaltplans (Art.-Nr. 79300117)
  •   Pin-Outs an den Sensoren/Aktoren zur Fehlerschaltung, 4mm Buchsen in den Farben des original Schaltplans (Art.-Nr. 79300116)

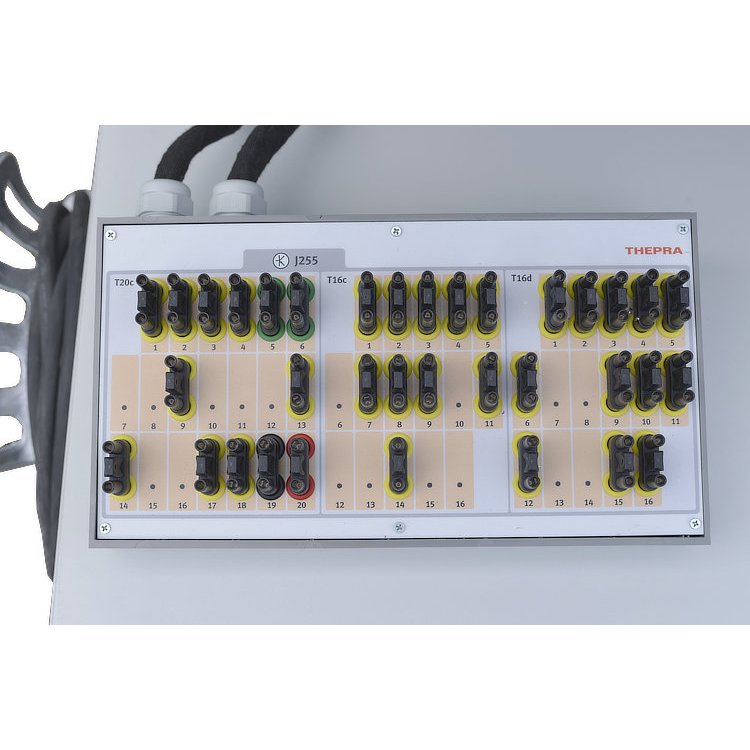

  •   Unterbrechungsbox mit allen Pins des Steuergeräts, 2 x 52 Buchsen mit Kurzschluss-Steckern und Messabgriff, fest verdrahtet. Ermöglicht Diagnose durch einzelnes Trennen von Signalen/Bauteilen. Zusätzlich Einbringen von: Übergangs- und Lastwiderstand oder Kurzschluss (Art.-Nr. 79300119)

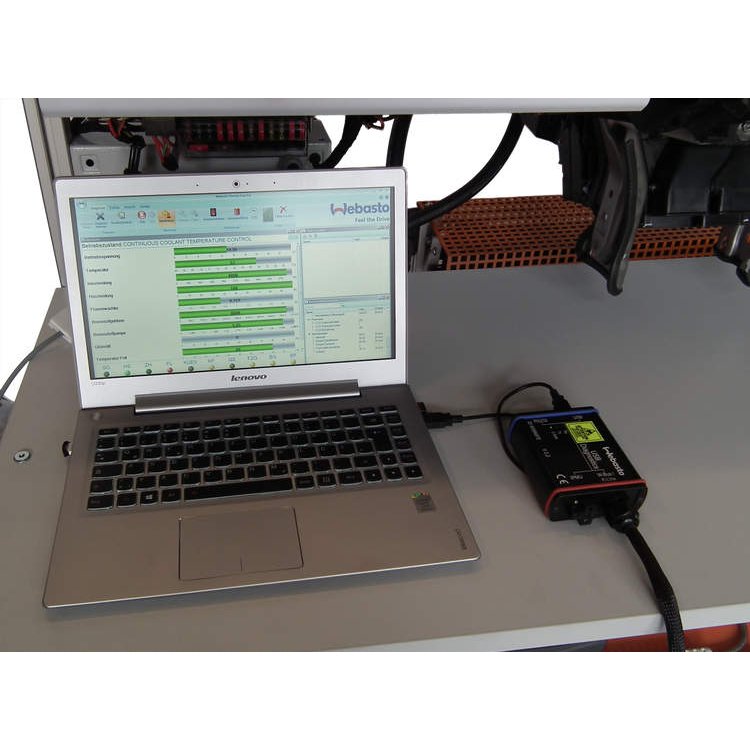

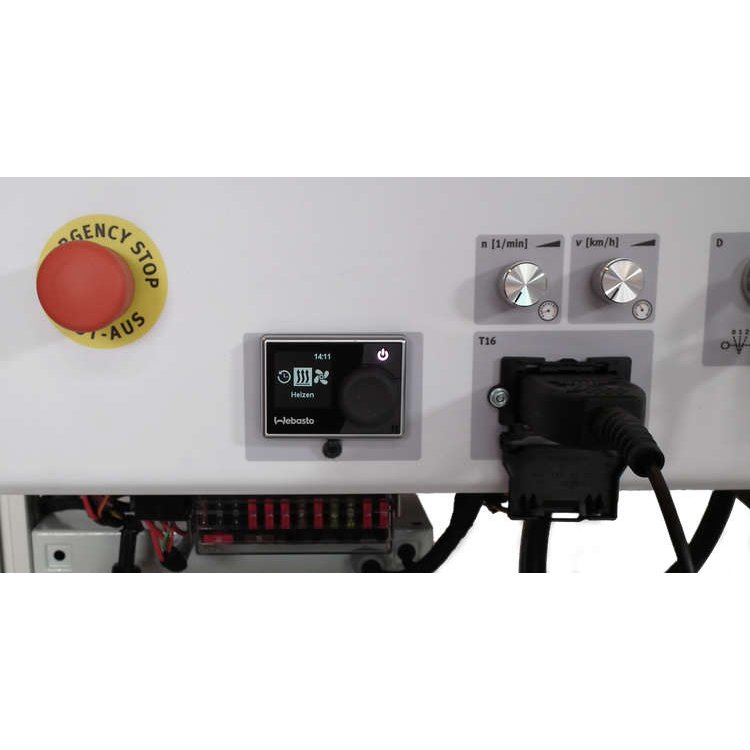

  •   Webasto Thermo-Top Standheizung funktionsbereit mit aufgebaut, integriertes Bedienelement, inkl. Diagnoseinterface und abnehmbarer 5 Liter Kraftstofftank mit Schnellverschlüssen (Art.-Nr. 79300115)*
  •   VAG-COM Diagnose System (VCDS) - leistungsfähiges Diagnosewerkzeug (Art.-Nr. 38079135)

* Aufgrund des NICHT emissionsfreien Betriebes der Zusatzwasserheizung ist die Nutzung nur im Freien oder in Räumen mit vorschriftsmäßiger Abgas-Absauganlage gestattet.



Hersteller:
Kategorie: In der Werkstatt
Artikelnummer: 79300110
EQR-Niveau‍: Niveau 2Niveau 3
Stromversorgung‍: 110 V - 240 V / 50 - 60 Hz
Versandgewicht‍: 350,00 Kg
Artikelgewicht‍: 145,00 Kg
Abmessungen ( Länge × Breite × Höhe )‍: 160,00 × 93,00 × 166,00 cm
