T-Varia Starter

Preis auf Anfrage

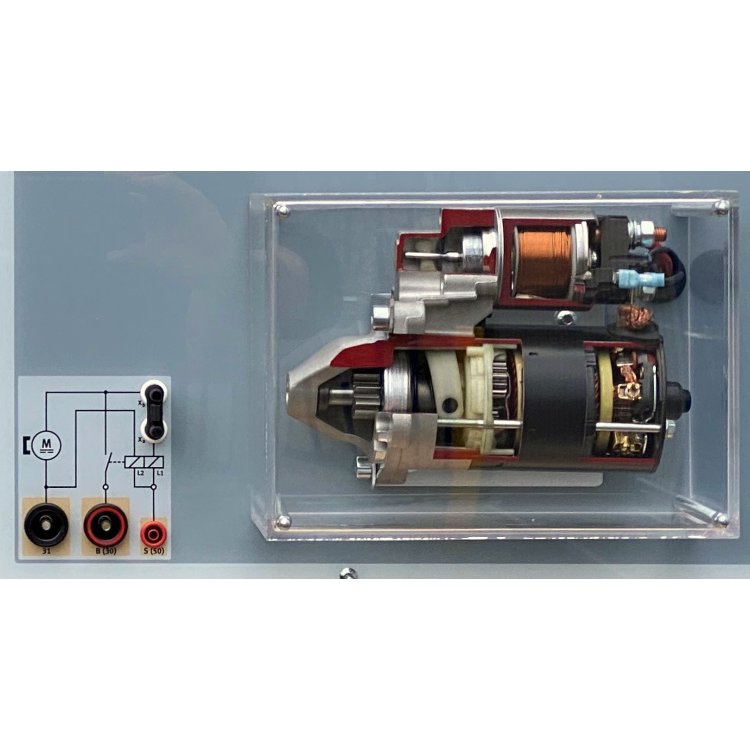

Electude E-LearningMit dieser Themenplatte schließen Sie einen lauffähigen Starter (Anlasser) nach Stromlaufplan an. Der Starter ist aufgeschnitten um die Schaltfunktionen und Bauteile sichtbar zu machen. Es können 6 verschiedenen Fehler aufgeschaltet werden. Für den Betrieb ist eine herkömmliche Fahrzeugbatterie erforderlich.

Mit dieser Themenplatte schließen Sie einen lauffähigen Starter (Anlasser) nach Stromlaufplan an. Der Starter ist aufgeschnitten um die Schaltfunktionen und Bauteile sichtbar zu machen. Es können 6 verschiedenen Fehler aufgeschaltet werden. Für den Betrieb ist eine herkömmliche Fahrzeugbatterie erforderlich.

  • Im Überblick
  • Merkmale
  •  Schaltplangerechtes Verkabeln der Komponenten
  •  Funktionsfähiges, hochwertiges Schnittmodell eines original Starter-Motors
  •  Fehlerschaltung mit 6 praxisgerechten Fehlern
  •  16 x Anschlüsse in 4mm Sicherheitsausführung, 6 x Anschlüsse in 6mm Sicherheitsausführung
  •  didaktisch aufbereitete Unterlagen mit Arbeitsblättern und den zugehörigen Lösungen
  • Lerninhalte
  •  Arbeiten mit Schaltplänen
  •  Funktion des Anlassers, Funktion der elektrischen Schaltung
  •  Fehlersimulation, Diagnose und Messung
  •  Benennen von elektrischen und elektronischen Bauelementen, Baugruppen und Systemen
  •  Messen und Beurteilen von elektrischen Größen und Signalen
  • Ausstattung
  •  T-Varia Systemplatte 956mm x 250mm x 6mm, passend zu T-Varia Gerätewagen
  •  Ausführung mit farbigem Digitaldruck hinter 2mm starkem Plexiglas, Schaltbilder und Symbolen, zwei verchromten Bügelgriffen für einfache Handhabung, sowie rückseitigem Deckel
  •  1 x Original Anlasser-Motor, aufgeschnitten, hinter Plexiglas geschützt
  •  1 x Relais als Starterrelais
  •  2 x Flachstecksicherung, 1 x Hauptsicherung (wiedereinschaltbar)
  •  1 x Kippschalter als Kupplungspedalschalter / Bremspedalschalter
  •  1 x Zündstartschalter mit Schlüssel

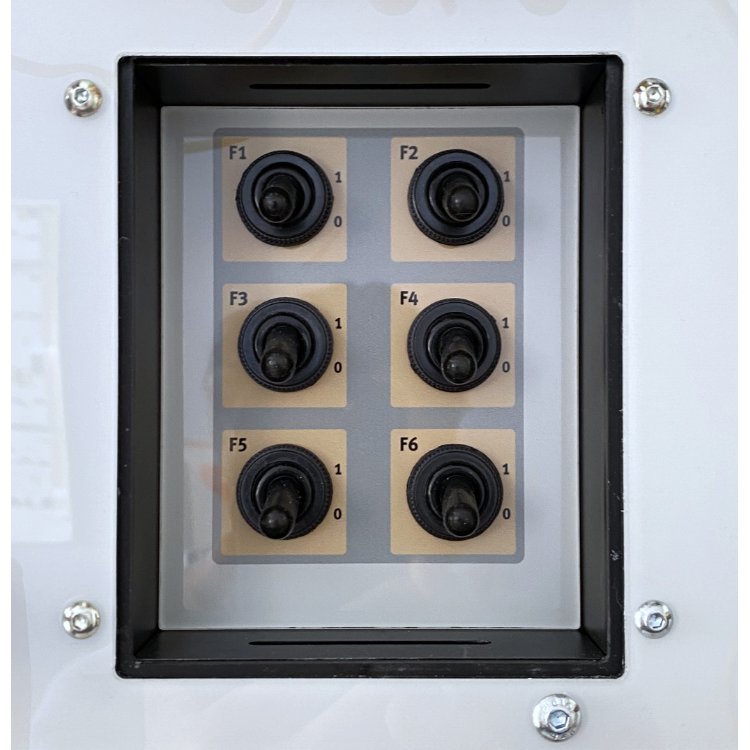

  •  1 x abschließbare Fehlerbox integriert mit 6 x Kippschalter

*Stromversorgung: Nur mit original Fahrzeugbatterie (nicht im Lieferumfang enthalten)



Hersteller:
Kategorie: Elektrik und Elektronik
Artikelnummer: 11033050
EQR-Niveau‍: Niveau 2
E-Learning‍: Electude
Stromversorgung‍: 12 V Fahrzeugbatterie
Artikelgewicht‍: 7,00 Kg
Abmessungen ( Länge × Breite × Höhe )‍: 96,00 × 25,00 × 20,00 cm
